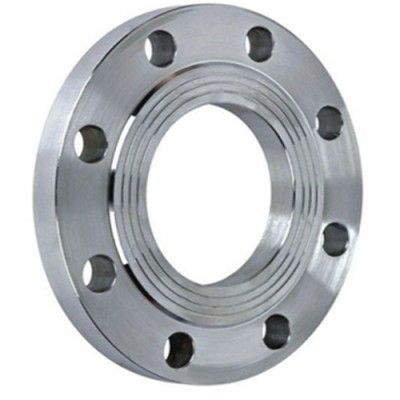

22021677 Фланец 100 10атм

Фланец – это соединительный элемент, широко применяемый при монтаже различных трубопроводных и арматурных систем. Эти изделия могут использоваться в разных промышленных отраслях: нефтеперерабатывающей, химической, газовой и других. Фланцы применяются для соединения арматуры с трубопроводами, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию. Обеспечивают герметичность и прочность конструкций, а также простоту изготовления, разборки и сборки.

Стоит сразу же отметить, что условный проход не является внешним диаметром трубы, а обозначает проход (сечение), по которому протекает среда через фланцевое соединение.

Технические характеристики стального фланца:

Давление: 10 бар
Условный проход: 100 мм
Наружный диаметр: 215 мм
Толщина: 19 мм
Межцентровое расстояние отверстий: 180 мм
Диаметр зеркала: 158 мм
Количеств отверстий: 8
Диаметр отверстий: 18 мм
Толщина зеркала: 22 мм
Номинальный диаметр болтов или шпилек: 16 мм
Рабочий диапазон температур: -70 … +300 оС
Вес: 3,96 кг
