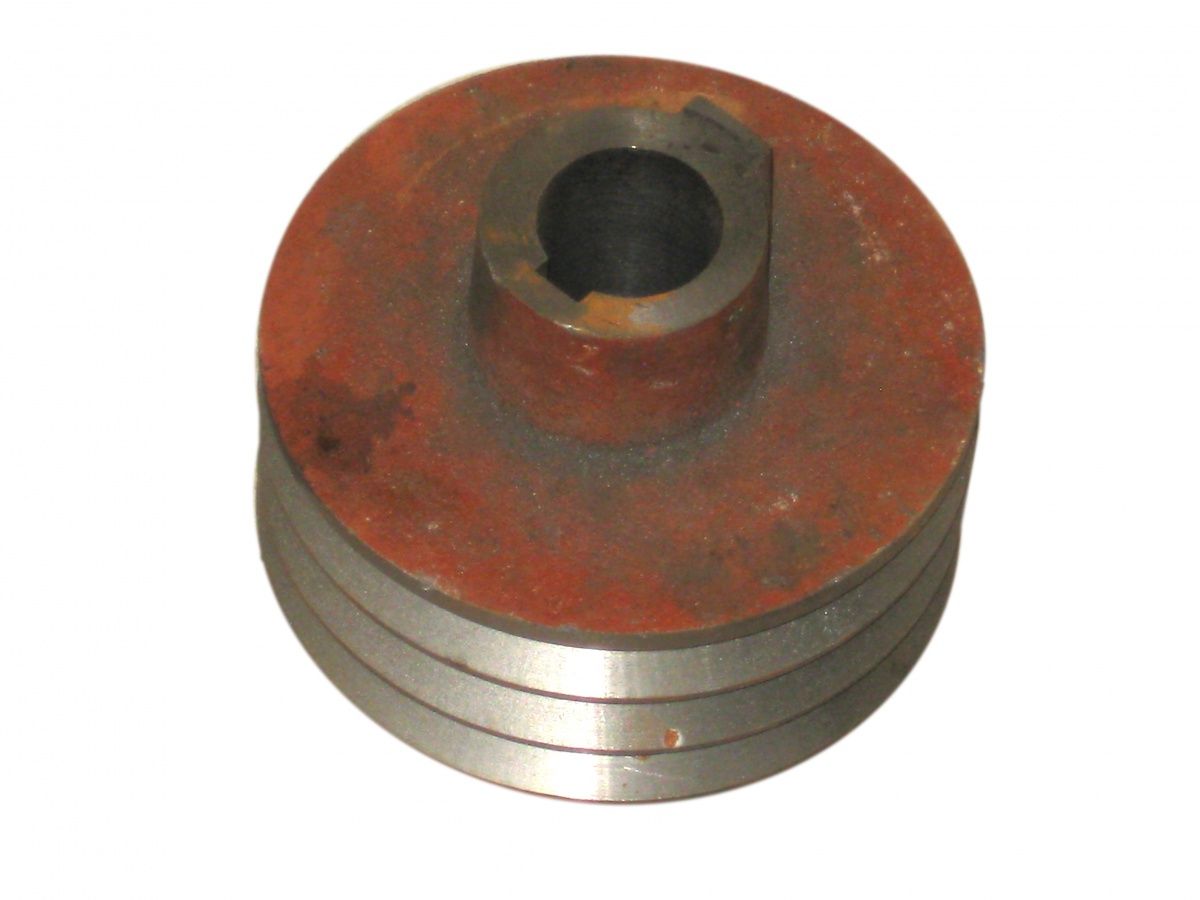

704551 Шкив КО-505А

Описание шкива КО-505А
Шкив КО-505А устанавливается на вакуумный насос и коробку отбора мощности. Шкив ведомый 4-х ручейковый. Крепится при помощи шпонки и прижимной шайбы с винтами.

Шкив КО-505А.02.00.002 служит для передачи крутящего момента от коробки отбора мощности к вакуумному насосу при помощи клино-ременной передачи, в следствии чего в движение приводиться ротор насоса и воздух из цистерны откачивается.
В кинематической схеме привода вакуумного насоса в установке оборудования КО-505А, КО-505М используются два шкива. Один устанавливается на КОМ, второй не посредственно на сам насос.

Масса и габаритные размеры шкива
Вес, кг 6
Габаритные размеры, мм d=135, H=82, d вн=38.
Выполнен из чугуна.
